Ürün Açıklaması

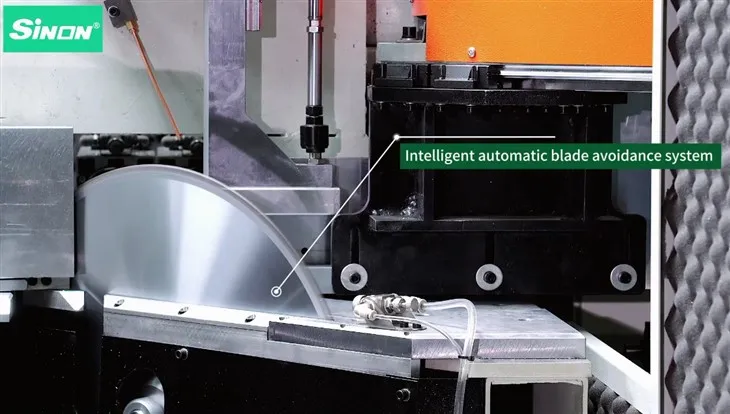

Bu birCNC alüminyum profil kesme ve işleme merkezibütünleştirenERPkapı ve pencere yazılımı +3-açılı verimli testereleme+ 3-istasyon/ 4-yön/ 8-eksen delme ve frezeleme + lazer kazıma.

Profil hammaddeleri, akıllı sıkıştırma için sirkülatöre konur;açılı kesme, delme ve frezelemetutkal enjeksiyon delikleri, köşe kodu delikleri, iğne delikleri, drenaj delikleri, kilit kutusu delikleri, orta sütun çizgileri, tahrik pahı, köşe koruma kesimi, vesaire. .
Sıkıştırıldıktan sonra herhangi bir devir veya sıralama gerekmez. Tüm işlemler tamamlandıktan sonra doğrudan montaj sürecine girer.
Ekipman küçük bir alanı kaplar, operatörlere yönelik gereksinimleri azdır ve hızlı işlem süresine sahiptir. Kapı ve pencerelerin seri üretimine yönelik, kapı ve pencere işlemlerini kolaylaştıran temel bir rekabetçi üründür.
Genişliği 180MM'den ve yüksekliği 150MM'den büyük olmayan alüminyum profillere sahip kapı ve pencere profillerinin işlenmesi için uygundur.

1. CNC alüminyum profil kesme ve işleme merkezi aşağıdakilerden oluşur:8 ana modül: yükleme ve taşıma modülü, besleme modülü, testere modülü, delme ve frezeleme modülü, lazer markalama modülü, boşaltma modülü, boşaltma çıkış modülü ve otomatik etiketleme modülü, böylece bitmiş malzemelerin manuel olarak yüklenmesini gerçekleştirir Tek seferlik kelepçeleme, devir yok, sıralama yok, tüm esnek otomatik kompozit işleme işlemleri.

2. Basit sistem ayarlarından sonra sistem, yazılım tarafından optimize edilen verilere göre doğrudan otomatik olarak işlem yapabilir. Müşteriler ayrıca kapı ve pencere optimizasyon yazılımı tarafından optimize edilen profil işleme verilerini bir USB disk veya ağ kullanarak operasyona ve sisteme aktarabilirler (veri yapısı öncesinde yazılım üreticisiyle iletişim kurmaları gerekir).

3. Bu model ithal kontrol sistemini ve veri yolu mutlak değer servo kontrol cihazını benimser. Makinenin tamamı 16 CNC eksenini, 10 eksen frekans dönüşümünü paylaşır ve çok seviyeli presleme ve malzeme desteği sırasıyla CNA iletişimi, frekans dönüştürücü, sürücü veri yolu ve PC program kontrolü ile gerçekleştirilir. Veri aktarımı istikrarlı ve hızlıdır.

4. Endüstriyel kontrol bilgisayarının insan-makine arayüzü operatörün kullanımı için daha uygundur ve kesme testeresinin fonksiyon seçimini, parametre ayarını ve sorun giderme işlemlerini değiştirmek daha uygundur.

5. Malzeme tanımlamasını gerçek zamanlı olarak yazdırmak için otomatik bir barkod yazıcıyla donatılmış olan süreç bilgileri, malzeme yönetimini kolaylaştırmak için tanımlanabilir.

Ürün Özellikleri

Güç kaynağı	380V/50Hz veya özelleştirilmiş
Çalışma hava basıncı	0.6-0.8MPa
Hava tüketimi	200L/dak
Çalışma ortamı sıcaklık gereksinimleri CNC sistemi:	{{0}} derece -60 derece (LCD ekran: 0 derece -60 derece)
Pnömatik bileşenler:	-5 derece -70 derece
Toplam güç	45.55KW
Testere mili gücü:	3.0KW×3
Freze mili gücü:	3.0KW×8
Servo gücü:	{{0}.4KW×3 / 1.0KW×3 / 0,75KW×10
Talaş konveyörü gücü:	0.75KW×1
Talaş kaldırma hızı:	yaklaşık 4 metre/dakika
Mil motor hızı:	2850 dev/dak
Testere bıçağı özellikleri:	∮550×4.4×∮30×120
Testere açısı:	+45° / 90 derece /-45°
Kesilmiş profil kesit boyutu (genişlik × yükseklik):	180 × 150 mm
Testere yöntemleri:	2 aşağı doğru testere, 1 yatay testere
Testere doğruluğu uzunluğu:	±0.2mm
Kesme yüzeyi arasındaki diklik	0,1 mm'den küçük veya buna eşit
Açı doğruluğu:	4＇-6＇
Hammadde yükleme uzunluğu aralığı:	1000mm-6500mm
Testere uzunluğu aralığı	100mm-6500mm
Hammadde besleme sayısı	(9+1) Dairesel besleme
Manipülatörün besleme yolculuğu	yaklaşık 6500mm
Manipülatör boşaltma yolculuğu	yaklaşık 1000 mm
C ekseni sıkma aralığı	300mm-5000mm
Testere bıçağı kesme hızı:	30 m/dak
Genel boyutlar (uzunluk × genişlik × yükseklik):	17000 × 4000 × 3000 mm
Yaklaşık ağırlık:	12T
